Артикул:
TCK56DY-400.K30.A2-6.12.210T
|
Масса станка, кг
|
3700 |
|

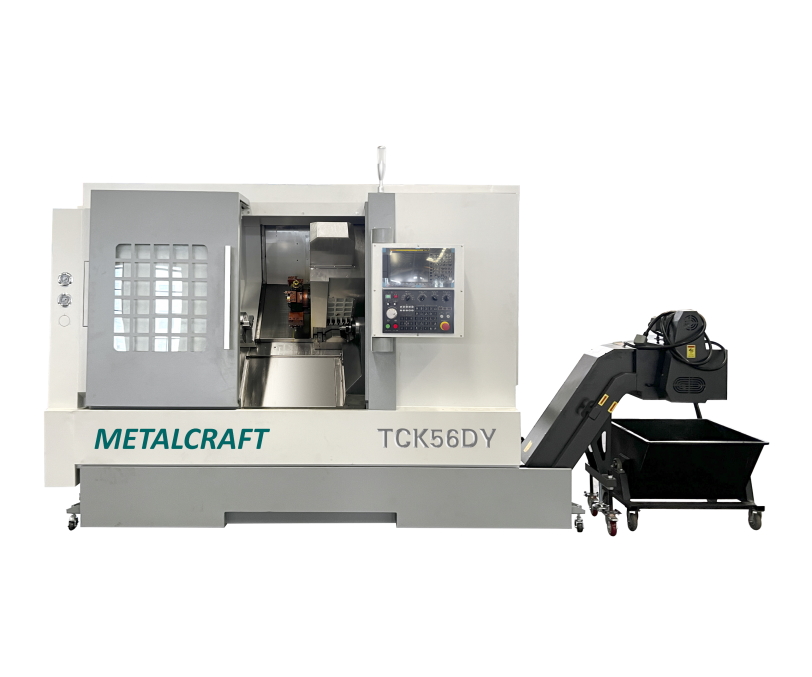

Модель
|
ТСК56DY-400 |
|
Конус пиноли задней бабки
|
MT4 |
|
Габаритные размеры (Д x Ш x В, с конвейером), мм
|
4470х2280х2440 |
|
Система ЧПУ
|
KND |
|
Угол наклона станины
|
45° |
|
Макс. диаметр над станиной, мм
|
Ø560 |
|
Макс. диаметр точения, мм
|
Ø300 |
|
Макс. диаметр над суппортом, мм
|
Ø300 |
|
Макс. длина точения, мм
|
400 |
|
Макс. диаметр прутка, мм
|
Ø50 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
20 / 20 / - |
|
Мощность привода оси X / Z / Y, кВт
|
3.1 / 2.4 / 3.1 |
|
Точность позиционирования, мм
|
0.008 / 0.008 / 0.008 |
|
Точность повторного позиционирования, мм
|
0.004 / 0.004 / 0.004 |
|
Торец шпинделя
|
A2-6 |
|
Размер токарного патрона
|
8 " / 210 мм (Тайвань) |
|
Диаметр отверстия шпинделя, мм
|
Ø65 |
|
Ход по оси X / Z / Y, мм
|
200 / ±30 / 420 / 360° |
|
Макс. скорость вращения шпинделя, об/мин
|
4000 |
|
Мощность двигателя шпинделя, кВт
|
30 |
|
Тип револьверной головки
|
С приводом инструмента (BMT40) |
|
Подача СОЖ через револьверную головку
|
Включено |
|
Количество инструментов
|
12 |
|
Сечение наружной державки, мм
|
20 x 20 |
|
Диаметр расточной державки, мм
|
Ø25 |
|
Перемещение задней бабки, мм
|
400 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
3900 x 2200 x 2400 |
|
Макс. крутящий момент, Нм
|
106 |
