Артикул:
TCK80-1500.F15/18.5.A2-11.12.304T.R.L
|
Масса станка, кг
|
12000 |
|

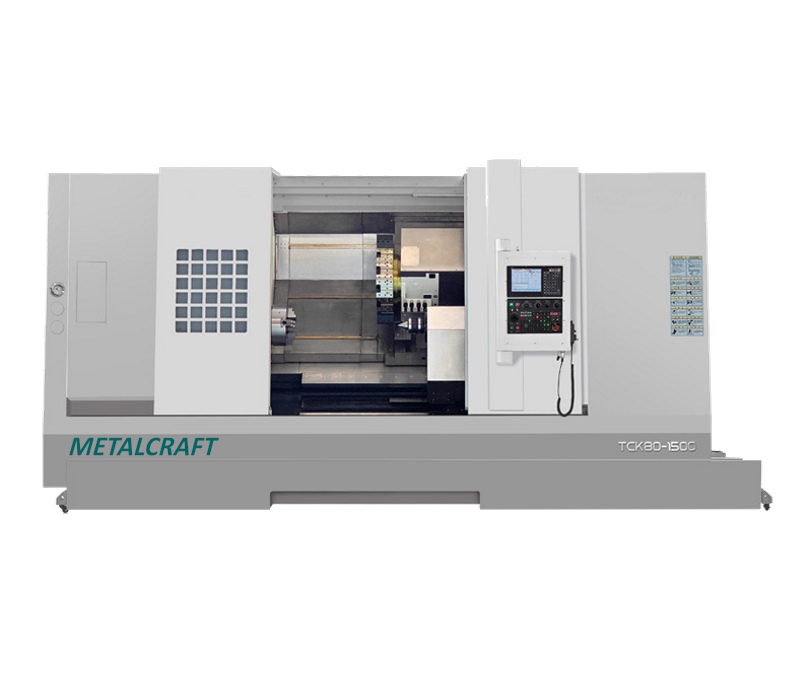

Модель
|
ТСК80-1500 |
|
Конус отверстия в шпинделе
|
MT6 |
|
Датчик измерения инструмента
|
Renishaw HPMA |
|
Конус пиноли задней бабки
|
MT6 |
|
Ход пиноли задней бабки, мм
|
150 |
|
Диаметр пиноли задней бабки, мм
|
Ø160 |
|
Система ЧПУ
|
Fanuc |
|
Угол наклона станины
|
45° |
|
Макс. диаметр над станиной, мм
|
Ø1000 |
|
Макс. диаметр точения, мм
|
Ø800 |
|
Макс. диаметр над суппортом, мм
|
Ø550 |
|
Макс. длина точения, мм
|
1500 |
|
Макс. диаметр прутка, мм
|
Ø105 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
8 / 8 / - |
|
Мощность привода оси X / Z / Y, кВт
|
3 / 3 / - |
|
Точность позиционирования, мм
|
0.011 / 0.021 |
|
Точность повторного позиционирования, мм
|
0.006 / 0.01 |
|
Торец шпинделя
|
A2-11 |
|
Размер токарного патрона
|
12 " / 304 мм (Тайвань) |
|
Диаметр отверстия шпинделя, мм
|
Ø120 |
|
Ход по оси X / Z / Y, мм
|
450 / 1600 / - |
|
Макс. скорость вращения шпинделя, об/мин
|
1000 |
|
Мощность двигателя шпинделя, кВт
|
15 / 18.5 |
|
Тип револьверной головки
|
Без привода инструмента |
|
Подача СОЖ через револьверную головку
|
Включено |
|
Количество инструментов
|
12 |
|
Сечение наружной державки, мм
|
32 x 32 |
|
Диаметр расточной державки, мм
|
Ø50 |
|
Перемещение задней бабки, мм
|
1500 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
6600 x 3000 x 2800 |
|
Макс. крутящий момент, Нм
|
143 / 236 |
|
Люнет, мм
|
Есть |
