Артикул:
TCK70-2000.F15/18.5.A2-11.12.304T
|
Масса станка, кг
|
9500 |
|

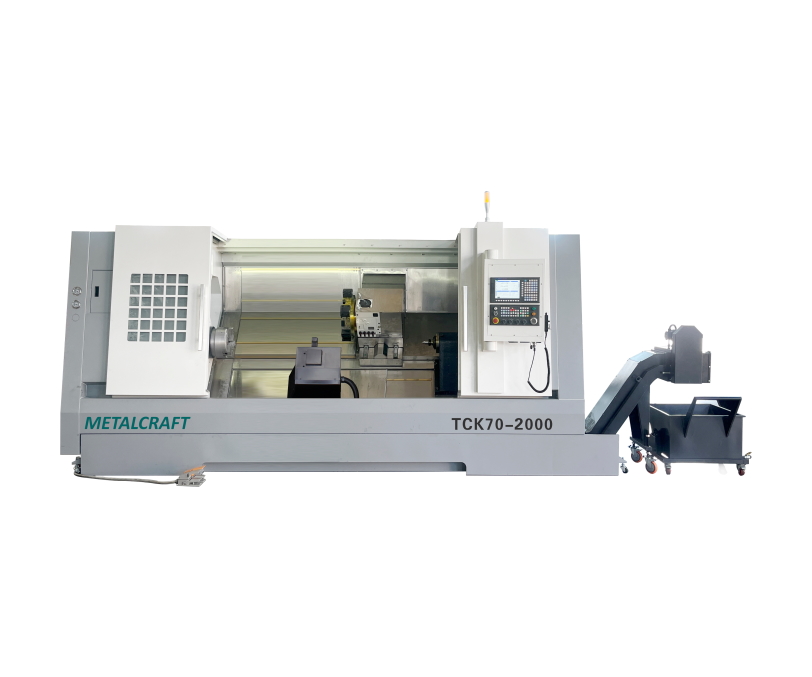

Модель
|
ТСК70-2000 |
|
Конус пиноли задней бабки
|
MT6 |
|
Ход пиноли задней бабки, мм
|
100 |
|
Диаметр пиноли задней бабки, мм
|
Ø110 |
|
Система ЧПУ
|
Fanuc |
|
Угол наклона станины
|
45° |
|
Макс. диаметр над станиной, мм
|
Ø720 |
|
Макс. диаметр точения, мм
|
Ø630 |
|
Макс. диаметр над суппортом, мм
|
Ø420 |
|
Макс. длина точения, мм
|
2000 |
|
Макс. диаметр прутка, мм
|
Ø90 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
10 / 10 / - |
|
Модель двигателя оси X / Z
|
Fanuc βisс22/2000 βisс22/2000 |
|
Мощность привода оси X / Z / Y, кВт
|
2.5 / 2.5 / - |
|
Точность позиционирования, мм
|
0.011 / 0.026 |
|
Точность повторного позиционирования, мм
|
0.006 / 0.012 |
|
Торец шпинделя
|
A2-11 |
|
Размер токарного патрона
|
12 " / 304 мм (Тайвань) |
|
Диаметр отверстия шпинделя, мм
|
Ø120 |
|
Ход по оси X / Z / Y, мм
|
320 / 2050 / - |
|
Макс. скорость вращения шпинделя, об/мин
|
2000 |
|
Мощность двигателя шпинделя, кВт
|
15 / 18.5 |
|
Тип револьверной головки
|
Без привода инструмента |
|
Подача СОЖ через револьверную головку
|
Включено |
|
Количество инструментов
|
12 |
|
Сечение наружной державки, мм
|
32 x 32 |
|
Диаметр расточной державки, мм
|
Ø50 |
|
Тип задней бабки
|
С гидравлическим приводом (пиноль невыдвижная) |
|
Перемещение задней бабки, мм
|
1950 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
7000 x 2600 x 2600 |
|
Макс. крутящий момент, Нм
|
143 / 236 |
|
Люнет, мм
|
Нет |
