Артикул:
TCK50-500.F11/15.A2-6.8.203T
|
Масса станка, кг
|
3800 |
|

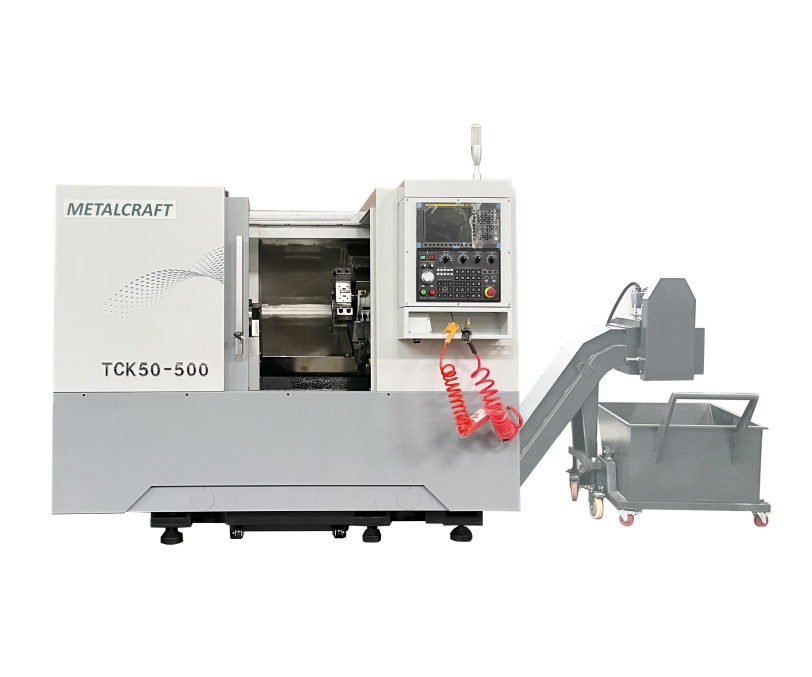

Модель
|
TCK50-500 |
|
Конус пиноли задней бабки
|
MT5 |
|
Ход пиноли задней бабки, мм
|
100 |
|
Диаметр пиноли задней бабки, мм
|
Ø80 |
|
Система ЧПУ
|
Fanuc |
|
Угол наклона станины
|
30° |
|
Макс. диаметр над станиной, мм
|
Ø500 |
|
Макс. диаметр точения, мм
|
Ø360 |
|
Макс. диаметр над суппортом, мм
|
Ø300 |
|
Макс. длина точения, мм
|
500 |
|
Макс. диаметр прутка, мм
|
Ø50 |
|
Ускоренная подача по оси X / Z / Y, м/мин
|
20 / 20 / - |
|
Модель двигателя оси X / Z
|
Fanuc βisс12/3000 βisс12/3000 |
|
Мощность привода оси X / Z / Y, кВт
|
1.8 / 1.8 / - |
|
Точность позиционирования, мм
|
0.008 / 0.008 |
|
Точность повторного позиционирования, мм
|
0.004 / 0.004 |
|
Торец шпинделя
|
A2-6 |
|
Размер токарного патрона
|
8 " / 203 мм (Тайвань) |
|
Диаметр отверстия шпинделя, мм
|
Ø65 |
|
Ход по оси X / Z / Y, мм
|
200 / 550 / - |
|
Макс. скорость вращения шпинделя, об/мин
|
4000 |
|
Мощность двигателя шпинделя, кВт
|
11 / 15 |
|
Тип револьверной головки
|
Без привода инструмента |
|
Подача СОЖ через револьверную головку
|
Включено |
|
Количество инструментов
|
8 |
|
Сечение наружной державки, мм
|
25 x 25 |
|
Диаметр расточной державки, мм
|
Ø40 |
|
Тип задней бабки
|
С гидравлической программируемой пинолью |
|
Перемещение задней бабки, мм
|
450 |
|
Габаритные размеры станка (Д x Ш x В), мм
|
3900 x 2200 x 2100 |
|
Макс. крутящий момент, Нм
|
105 / 191 |
|
Люнет, мм
|
Нет |
