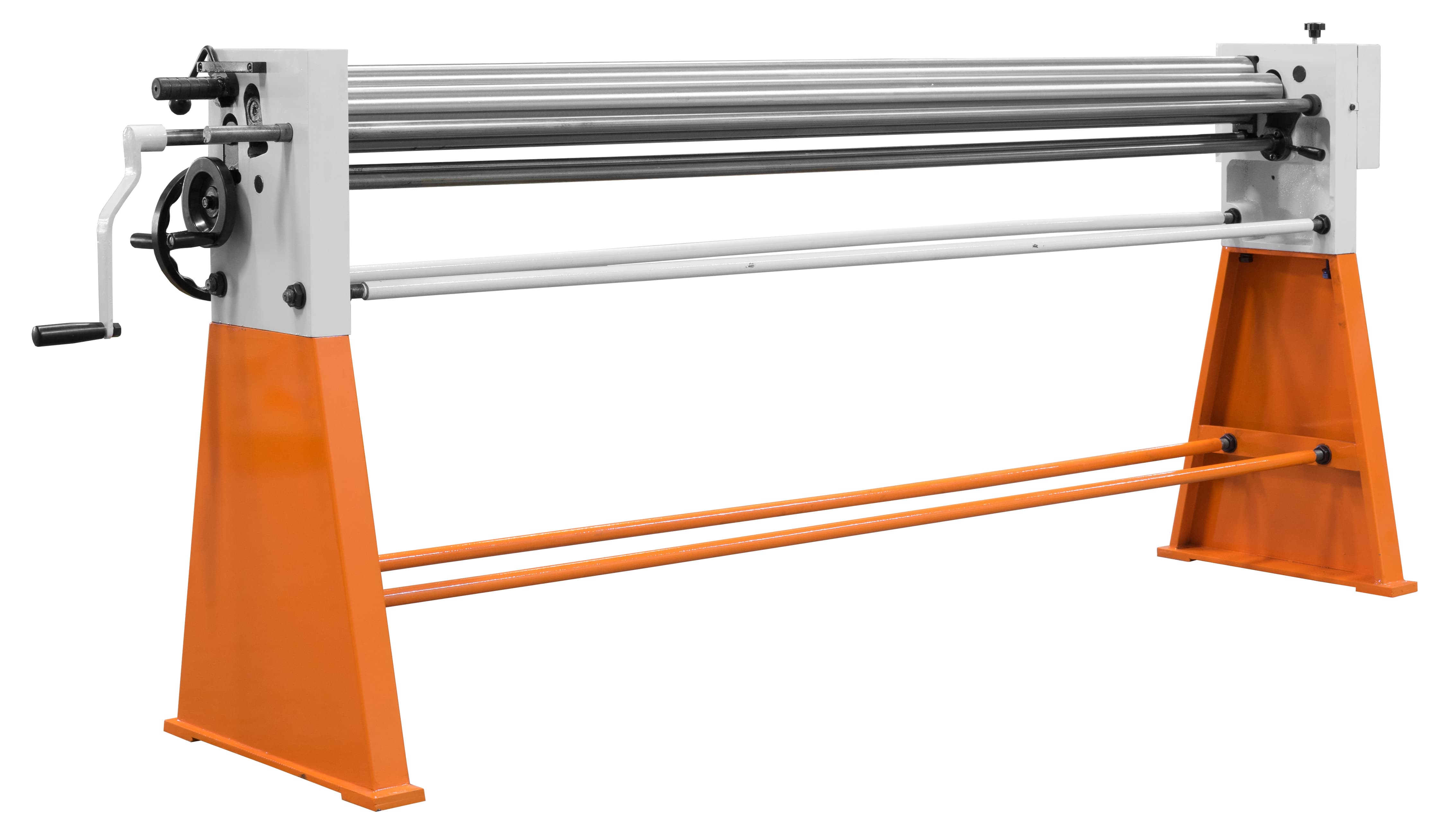

Вальцовочный станок Stalex W01-0.8x2050 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] из необходимого эскиза и с рассчитанными размерами), правке плоских заготовок, подгибке кромок.
Продольный паз верхнего вала для заправки листа
Проточки для гибки прутка
Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 0,5мм
Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
Литьевые чугунные боковые опоры
Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
1)
Рычаг фиксации верхнего вала
2)
Нижний вал – предназначен для регулировки толщины листа
3)
Задний Вал - предназначен для регулировки R получаемого на заготовки
4)
Продольный паз верхнего вала для заправки листа
5)
Проточки для гибки прутка
6)
Вал пониженной скорости для работы с макс. толщиной листа
7)
Вал скорости вращения для работы с малыми и средними толщинами листа
8)
Маховик перемещения заднего вала
9)
Реечный механизм с синхронизирующей тягой
10)
Маховик перемещения нижнего вала
11)
Механизм привода ползуна с синхронизирующей тягой
12)
Стопорный винт
13)
Переходной вал с шестерней
Продольный паз верхнего вала для заправки листа
Проточки для гибки прутка
Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 0,5мм
Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
Литьевые чугунные боковые опоры
Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
1)
Рычаг фиксации верхнего вала
2)
Нижний вал – предназначен для регулировки толщины листа
3)
Задний Вал - предназначен для регулировки R получаемого на заготовки
4)
Продольный паз верхнего вала для заправки листа
5)
Проточки для гибки прутка
6)
Вал пониженной скорости для работы с макс. толщиной листа
7)
Вал скорости вращения для работы с малыми и средними толщинами листа
8)
Маховик перемещения заднего вала
9)
Реечный механизм с синхронизирующей тягой
10)
Маховик перемещения нижнего вала
11)
Механизм привода ползуна с синхронизирующей тягой
12)
Стопорный винт
13)
Переходной вал с шестерней
