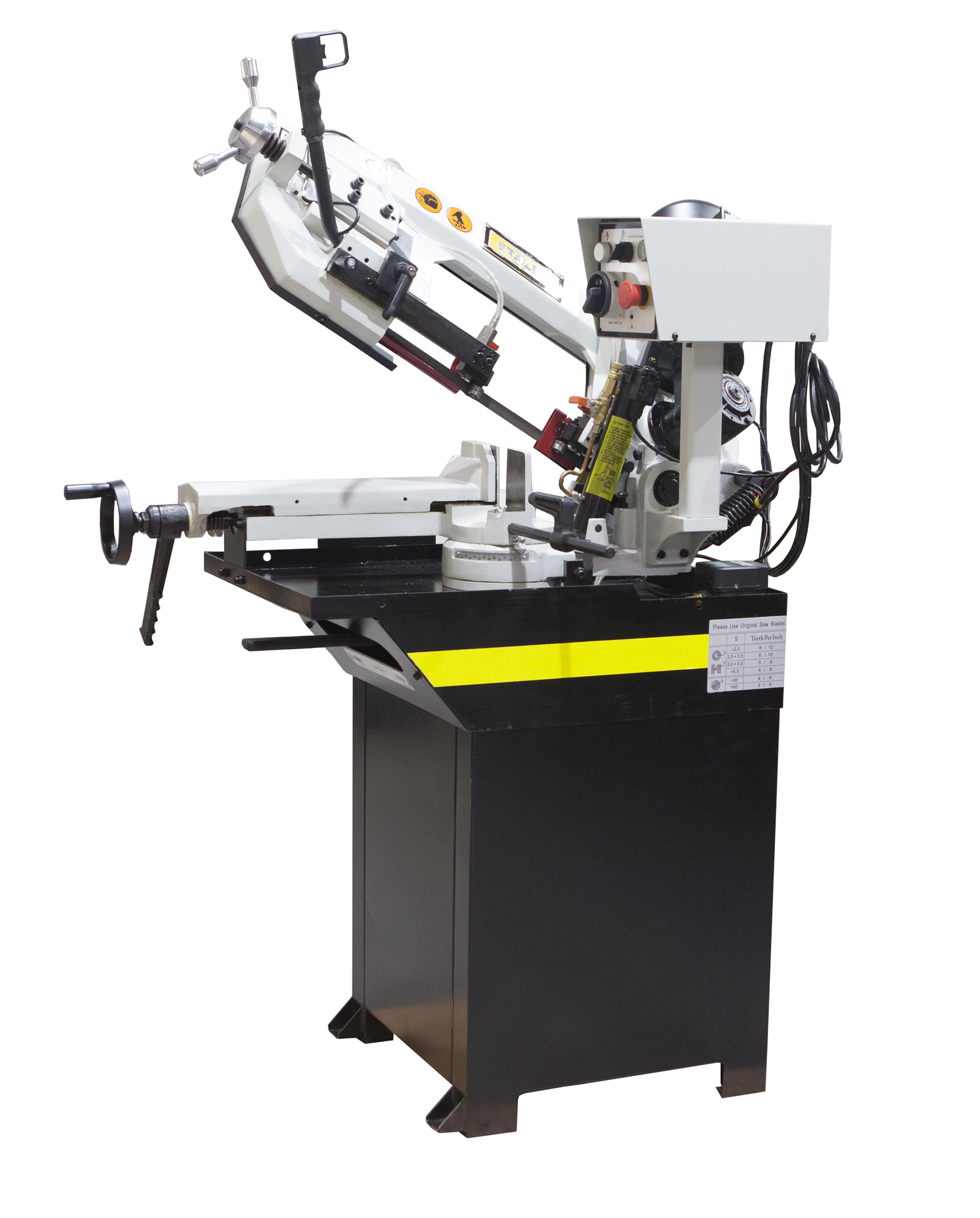

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G(220В) позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BS-170G(220В):
Поворотный стол с возможность поворота 0°…+45°…+60?
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, фиксированная 84 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-170G(220В):
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
#BLOCK_1#
#BLOCK_2#
#BLOCK_3#
#BLOCK_SLIDER_1#
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BS-170G(220В):
Поворотный стол с возможность поворота 0°…+45°…+60?
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, фиксированная 84 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-170G(220В):
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
#BLOCK_1#
#BLOCK_2#
#BLOCK_3#
#BLOCK_SLIDER_1#
|
Габариты, мм
|
1250х720х1000 |
|
Мощность двигателя, кВт
|
1.1 |
|
Угол поворота
|
от 0° до 60° |
|
Скорость движения полотна, м/мин
|
84 |
|
Размер полотна, мм
|
20x0.9x2085 |
|
Макс. размер круглого профиля, 90°, мм
|
170 |
|
Макс. размер круглого профиля, +45°, мм
|
120 |
|
Макс. размер круглого профиля, +60°, мм
|
70 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
170x200 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
110x110 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
60x60 |
