На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

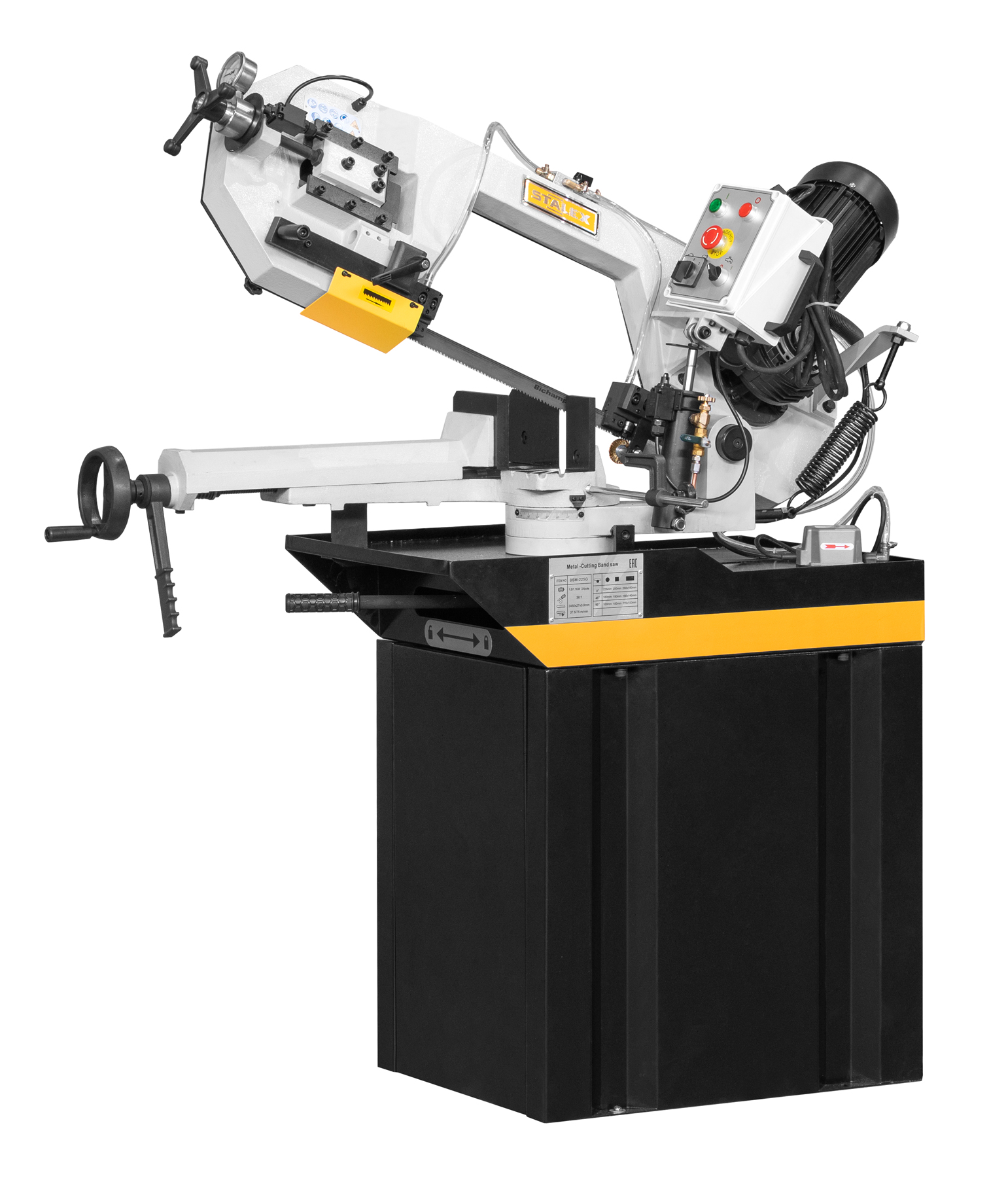

Станок Stalex BSM-225G позволяет делать распилы заготовок диаметром до 225мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-225G:
Поворотный стол с возможность поворота 0°…+45°…+60?, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.
Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BSM-225G:
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Трёх лучевой маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)
Мерный упор 300 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
Станок Stalex BSM-225G позволяет делать распилы заготовок диаметром до 225мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-225G:
Поворотный стол с возможность поворота 0°…+45°…+60?, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.
Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BSM-225G:
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Трёх лучевой маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)
Мерный упор 300 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
|
Привод
|
Зубчатый |
|
Скорость движения полотна, м/мин
|
37,5 / 75 |
|
Размер полотна, мм
|
2450х27х0,9 |
|
Макс. размер круглого профиля, 90°, мм
|
225 |
|
Макс. размер круглого профиля, +45°, мм
|
160 |
|
Макс. размер круглого профиля, +60°, мм
|
100 |
|
Макс. размер квадратного профиля, 90°, мм
|
200x200 |
|
Макс. размер квадратного профиля, +45°, мм
|
150x150 |
|
Макс. размер квадратного профиля, +60°, мм
|
100x100 |
