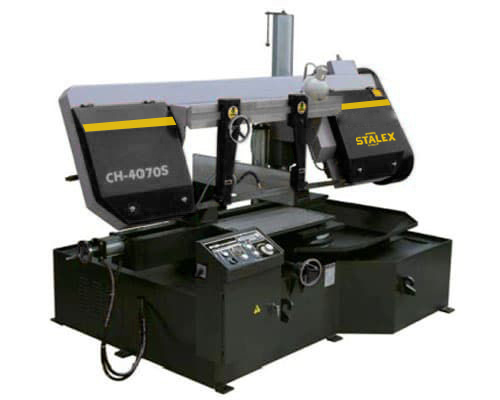

Модель Stalex СH-4070S является гидравлическим полуавтоматическим ленточнопильным станком, колонного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга ? 400 мм и сечением квадратной заготовки 700x400 мм при 90° и ?400 мм 400х400 мм при 45? градусах.
Колонные ленточнопильные станки имеют вертикальную стойку (колонну), по которой перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
Угол пиления заготовок 90/45°.
Движение рамы – автоматическое
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
Тиски гидравлические
Плавная регулировка скорости(инвертор)
Прижим для пакетной резки
Гидравлическое натяжение полотна
Стандартная комплектация:
Ленточное полотно 41х1,25х5500 мм установлено на станке
Роликовая опора длиной 1 метр (совмещена с гидравлическими тисками)
Инструкция по эксплуатации
Двойные гидравлические тиски
Механическая дисковая щётка
Лампа для освещения рабочей зоны
Прижим для пакетной резки
Гидравлическое натяжение полотна
Плавная регулировка скорости(инвертор)
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга ? 400 мм и сечением квадратной заготовки 700x400 мм при 90° и ?400 мм 400х400 мм при 45? градусах.
Колонные ленточнопильные станки имеют вертикальную стойку (колонну), по которой перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
Угол пиления заготовок 90/45°.
Движение рамы – автоматическое
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
Тиски гидравлические
Плавная регулировка скорости(инвертор)
Прижим для пакетной резки
Гидравлическое натяжение полотна
Стандартная комплектация:
Ленточное полотно 41х1,25х5500 мм установлено на станке
Роликовая опора длиной 1 метр (совмещена с гидравлическими тисками)
Инструкция по эксплуатации
Двойные гидравлические тиски
Механическая дисковая щётка
Лампа для освещения рабочей зоны
Прижим для пакетной резки
Гидравлическое натяжение полотна
Плавная регулировка скорости(инвертор)
|
Габариты, мм
|
2900х2050х2250 |
|
Мощность двигателя, кВт
|
4.0 |
|
Угол поворота
|
от 0° до +45° |
|
Скорость движения полотна, м/мин
|
20-80 |
|
Размер полотна, мм
|
41х1,25х5500 |
|
Макс. размер круглого профиля, 90°, мм
|
400 |
|
Макс. размер круглого профиля, +45°, мм
|
400 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
700х400 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
400х400 |
|
Напряжение питания, В
|
380 |
