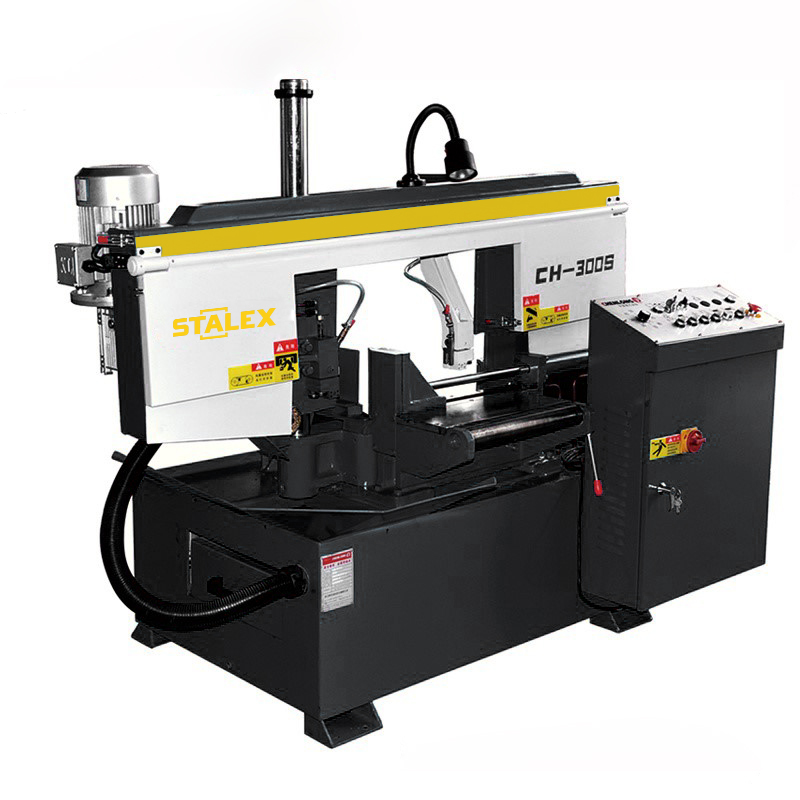

Модель Stalex серии «CH» является гидравлическим полуавтоматическим ленточнопильным станком, колонного типа.
Ленточнопильный станок CH-300S, предназначен для пиления труб и сплошных заготовок, с максимальным диаметром круга ?300мм и прямоугольной заготовки 350x300мм при 90, ?230 мм и 230х300мм под углом и 45°, ?150 и 150х300 мм при 60? градусах.
Колонные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра, по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
Угол пиления заготовок 90°/45/60?.
Опускание и подъем рамы осуществляется за счет гидравлики автоматически
Станок управляется мощным трёхфазным двигателем.
Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
Механическая щетка для очистки полотна
Термозащита электродвигателя
Рабочее освещение зоны резания
Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
Тиски гидравлические с возможностью быстрого зажима заготовок
Рольганг 1 м
Станок изготовлен по стандартам СЕ
Ленточнопильный станок CH-300S, предназначен для пиления труб и сплошных заготовок, с максимальным диаметром круга ?300мм и прямоугольной заготовки 350x300мм при 90, ?230 мм и 230х300мм под углом и 45°, ?150 и 150х300 мм при 60? градусах.
Колонные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра, по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
Угол пиления заготовок 90°/45/60?.
Опускание и подъем рамы осуществляется за счет гидравлики автоматически
Станок управляется мощным трёхфазным двигателем.
Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
Механическая щетка для очистки полотна
Термозащита электродвигателя
Рабочее освещение зоны резания
Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
Тиски гидравлические с возможностью быстрого зажима заготовок
Рольганг 1 м
Станок изготовлен по стандартам СЕ
|
Габариты, мм
|
2200х1230х1720 |
|
Мощность двигателя, кВт
|
2.2 |
|
Угол поворота
|
от 0° до +60° |
|
Скорость движения полотна, м/мин
|
20-80 |
|
Размер полотна, мм
|
27 х0,9х3650 |
|
Макс. размер круглого профиля, 90°, мм
|
300 |
|
Макс. размер круглого профиля, +45°, мм
|
230 |
|
Макс. размер круглого профиля, +60°, мм
|
150 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
350х300 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
240х300 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
150х300 |
|
Напряжение питания, В
|
380 |
