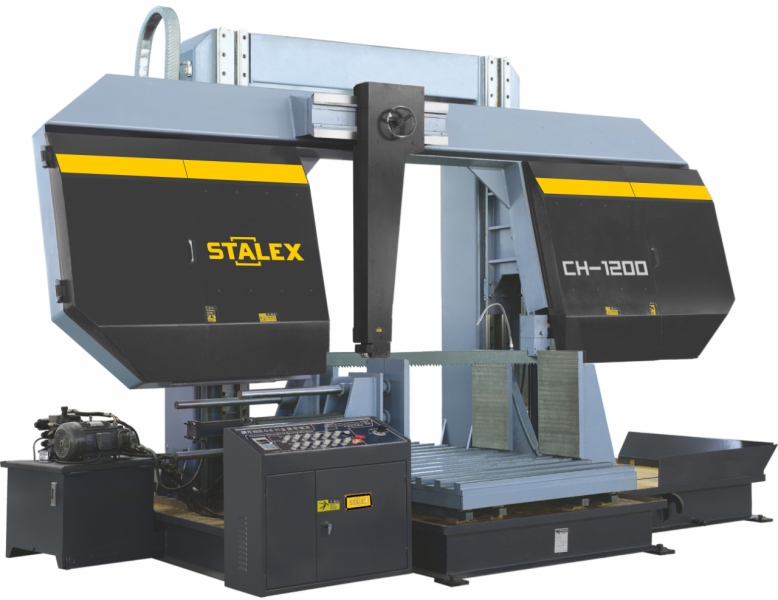

Модель Stalex серии «CH» является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 1200мм и прямоугольной заготовки 1200х1200мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Лазерный указатель в зоне распила
- Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
- Гидравлическое натяжение полотна
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Плавная регулировка скорости от 15-60 м/мин при помощи инвертера
- Автоматическое подъём рамы при завершении резки
- Станок изготовлен по стандартам СЕ
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 1200мм и прямоугольной заготовки 1200х1200мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Лазерный указатель в зоне распила
- Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
- Гидравлическое натяжение полотна
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Плавная регулировка скорости от 15-60 м/мин при помощи инвертера
- Автоматическое подъём рамы при завершении резки
- Станок изготовлен по стандартам СЕ
|
Габариты, мм
|
4835х2190х3315 |
|
Мощность двигателя, кВт
|
15 |
|
Угол поворота
|
0° |
|
Скорость движения полотна, м/мин
|
15-60 |
|
Размер полотна, мм
|
67х1,6х10800 |
|
Макс. размер круглого профиля, 90°, мм
|
12000 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
1200x1200 |
|
Напряжение питания, В
|
380 |
