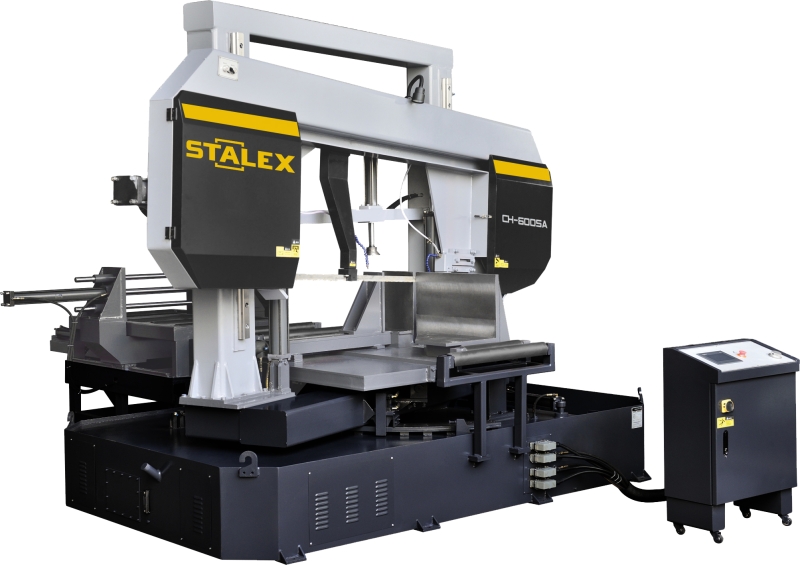

Модели Stalex серии «CH», являются автоматическими ленточнопильным станками, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, балок, двутавров из стали и сплавов, максимальным диаметром круга 600мм и прямоугольных заготовки под углами 90°/45.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой мощную стальную сварную конструкцию.
На автоматических станках операция резки осуществляется в автоматическом режиме. Оператор задает на PLC контроллере параметры обработки заготовки (длину, кол-во резов и т.д) Нажимает кнопку «Пуск» и станок начинает выполнять весь цикл резания (подачу заготовки в зону резания - зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков.) Оператор только контролирует весь процесс резки. Поворот пильной рамы на нужный угол и фиксация, происходит при помощи гидравлики.
Основные элементы
- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения
- Гидравлическое натяжение полотна
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Плавная регулировка скорости при помощи инвертера
- Автоматическое подъём рамы при завершении резки
- Станок изготовлен по стандартам СЕ
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, балок, двутавров из стали и сплавов, максимальным диаметром круга 600мм и прямоугольных заготовки под углами 90°/45.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой мощную стальную сварную конструкцию.
На автоматических станках операция резки осуществляется в автоматическом режиме. Оператор задает на PLC контроллере параметры обработки заготовки (длину, кол-во резов и т.д) Нажимает кнопку «Пуск» и станок начинает выполнять весь цикл резания (подачу заготовки в зону резания - зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков.) Оператор только контролирует весь процесс резки. Поворот пильной рамы на нужный угол и фиксация, происходит при помощи гидравлики.
Основные элементы
- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения
- Гидравлическое натяжение полотна
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Плавная регулировка скорости при помощи инвертера
- Автоматическое подъём рамы при завершении резки
- Станок изготовлен по стандартам СЕ
|
Габариты, мм
|
4400х4000х2500 |
|
Мощность двигателя, кВт
|
7.5 |
|
Угол поворота
|
от 0° до +45° |
|
Скорость движения полотна, м/мин
|
20-90 |
|
Размер полотна, мм
|
41х1,3х8950 |
|
Макс. размер круглого профиля, 90°, мм
|
600 |
|
Макс. размер круглого профиля, +45°, мм
|
600 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
700х600 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
600х600 |
|
Напряжение питания, В
|
380 |
