Модель Stalex серии «CH» является гидравлическим автоматическим ленточнопильным станком, колонного двухстоечного типа.

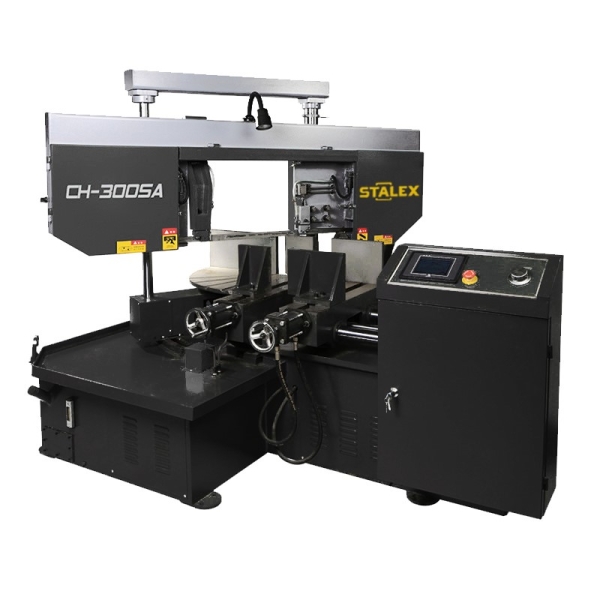

Автоматический ленточнопильный станок CH-300 SA, предназначен для пиления труб и сплошных заготовок, с максимальным диаметром круга ?300мм и прямоугольной заготовки 350x300мм при 90 и ?230 мм и 180х300мм под углом и 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
- Гидравлическое натяжение полотна
- Автоматический контроль разрыва режущего полотна
- Термозащита электродвигателя
- Рабочее освещение зоны резания
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Гидравлический прижим для пакетной резки
- Рольганг
- Плавная регулировка скорости при помощи инвертера
- Автоматический конвейер для сбора стружки
- Станок изготовлен по стандартам СЕ
Автоматический ленточнопильный станок CH-300 SA, предназначен для пиления труб и сплошных заготовок, с максимальным диаметром круга ?300мм и прямоугольной заготовки 350x300мм при 90 и ?230 мм и 180х300мм под углом и 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
- Гидравлическое натяжение полотна
- Автоматический контроль разрыва режущего полотна
- Термозащита электродвигателя
- Рабочее освещение зоны резания
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Гидравлический прижим для пакетной резки
- Рольганг
- Плавная регулировка скорости при помощи инвертера
- Автоматический конвейер для сбора стружки
- Станок изготовлен по стандартам СЕ
|
Габариты, мм
|
2360х2350х1780 |
|
Мощность двигателя, кВт
|
3 |
|
Угол поворота
|
от 0° до +45° |
|
Скорость движения полотна, м/мин
|
20-110 |
|
Размер полотна, мм
|
34х1,1х4430 |
|
Макс. размер круглого профиля, 90°, мм
|
300 |
|
Макс. размер круглого профиля, +45°, мм
|
230 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
350х300 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
180х300 |
|
Напряжение питания, В
|
380 |
