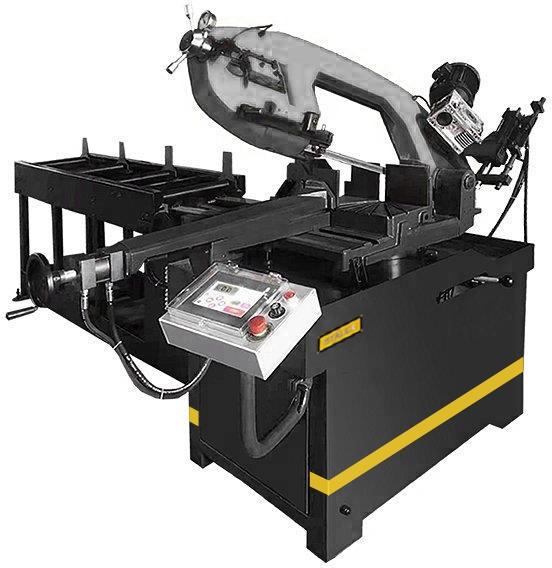

Модель Stalex BSM-270GА являются автоматическими ленточнопильными станками, консольного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Основные элементы cтанка Stalex BSM-270GА:
Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60?, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Стандартная комплектация для Stalex BSM-270GA:
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Гидравлическая система движения рамы пилы
Гидравлические тиски
Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
Маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Лампа дополнительного освещения
Лазерная указка линии реза
Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Пила ленточная квалитет М42
Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Основные элементы cтанка Stalex BSM-270GА:
Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60?, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Стандартная комплектация для Stalex BSM-270GA:
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Гидравлическая система движения рамы пилы
Гидравлические тиски
Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
Маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Лампа дополнительного освещения
Лазерная указка линии реза
Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Пила ленточная квалитет М42
|
Габариты, мм
|
3434х2077х1692 |
|
Мощность двигателя, кВт
|
1.5 |
|
Угол поворота
|
от -45° до +60° |
|
Скорость движения полотна, м/мин
|
5-90 |
|
Размер полотна, мм
|
27х0,9х3160 |
|
Макс. размер круглого профиля, 90°, мм
|
270 |
|
Макс. размер круглого профиля, +45°, мм
|
210 |
|
Макс. размер круглого профиля, +60°, мм
|
160 |
|
Макс. размер прямоугольного профиля, 90°, мм
|
220x370 |
|
Макс. размер прямоугольного профиля, +45°, мм
|
180x180 |
|
Макс. размер прямоугольного профиля, +60°, мм
|
160x100 |
|
Напряжение питания, В
|
380 |
|
Макс. размер квадратного профиля, 90°, мм
|
260x260 |
|
Макс. размер квадратного профиля, +45°, мм
|
180x180 |
|
Макс. размер квадратного профиля, +60°, мм
|
100x100 |
