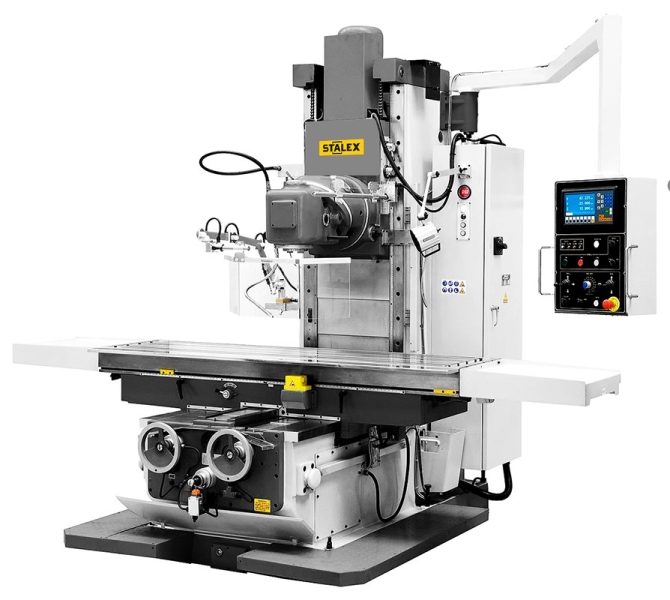

Бесконсольные универсальные фрезерные станки типа BFM2500 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360?, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении, позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Комплект поставки
Сервомоторы по осям X/Y/Z
ШВП по осям X/Y/Z
Электрический маховик для осей X/Y/Z
УЦИ по 3-м осям (Sino)
Машинные тиски 200 мм
Фрезерная оправка ISO50/?40
Переходник ISO50/MT4
Опора для горизонтальной оправки
Частотно-регулируемый привод подач(инвертер)
Автоподача по осям X/Y
Автоматическая смазка направляющих
Выносной пульт управления с УЦИ
Schneider Electric электрокомпоненты
LED лампа освещения
Телескопическая защита по осям Y/ Z
Система подачи СОЖ
Комплект поставки
Сервомоторы по осям X/Y/Z
ШВП по осям X/Y/Z
Электрический маховик для осей X/Y/Z
УЦИ по 3-м осям (Sino)
Машинные тиски 200 мм
Фрезерная оправка ISO50/?40
Переходник ISO50/MT4
Опора для горизонтальной оправки
Частотно-регулируемый привод подач(инвертер)
Автоподача по осям X/Y
Автоматическая смазка направляющих
Выносной пульт управления с УЦИ
Schneider Electric электрокомпоненты
LED лампа освещения
Телескопическая защита по осям Y/ Z
Система подачи СОЖ
|
Габариты, мм
|
4380x2680x2800 |
|
Мощность двигателя, кВт
|
15 |
|
Конус шпинделя
|
ISO50, 7:24 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
2500х600 |
|
Ход стола по оси Х, мм
|
1800 |
|
Ход стола по оси Y, мм
|
700 |
|
Ход стола по оси Z, мм
|
680 |
|
Угол наклона фрезерной головки
|
360° |
|
Расстояние шпиндель-стойка, мм
|
660 |
|
Расстояние шпиндель-стол, мм
|
10-680 |
|
Т-образный паз, мм
|
5/20/100 |
|
Частота вращения верт. шпинделя, об/мин
|
6-300/300-1500 |
