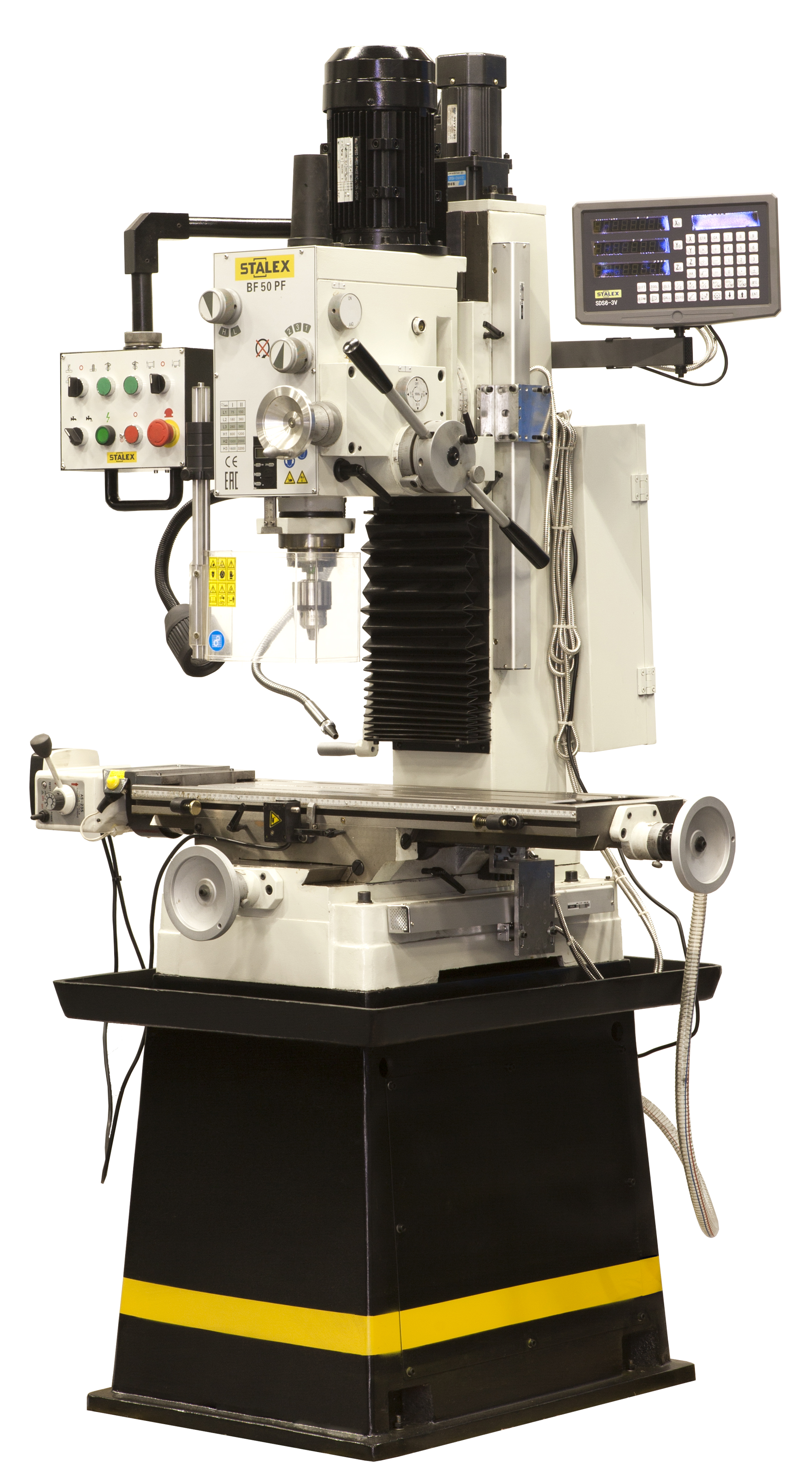

Станок предназначен для фрезерования, нарезания резьбы, сверления в черных и цветных металлах.
Основные элементы:
Мощный 2-х ступенчатый двигатель, рассчитанный на непрерывную работу
Массивная конструкция из серого чугуна гарантирует работу без вибраций
Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения
Конические подшипники шпинделя
Возможность наклона фрезерной головки вправо/влево
Функция резьбонарезания
Автоматическая подача по оси Х
Двигатель для подъема/опускания фрезерной головы
Изготовлен по стандартам СЕ
Электрокомпоненты Siemens
Стандартная комплектация BF50PF:
Сверлильный патрон B16
Оправка сверлильного патрона ISO30/B16
Переходная оправка ISO30/MT3
Цанговый патрон ISO30/ER32 с набором цанг
Тиски 160 мм
Подставка
Система СОЖ
Лампа местного освещения LED
УЦИ по 3-м осям(Sino)
Автоподача по оси Х
Автоподача пиноли шпинделя по оси Z
Инструмент для обслуживания
Инструкция по эксплуатации
Основные элементы:
Мощный 2-х ступенчатый двигатель, рассчитанный на непрерывную работу
Массивная конструкция из серого чугуна гарантирует работу без вибраций
Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения
Конические подшипники шпинделя
Возможность наклона фрезерной головки вправо/влево
Функция резьбонарезания
Автоматическая подача по оси Х
Двигатель для подъема/опускания фрезерной головы
Изготовлен по стандартам СЕ
Электрокомпоненты Siemens
Стандартная комплектация BF50PF:
Сверлильный патрон B16
Оправка сверлильного патрона ISO30/B16
Переходная оправка ISO30/MT3
Цанговый патрон ISO30/ER32 с набором цанг
Тиски 160 мм
Подставка
Система СОЖ
Лампа местного освещения LED
УЦИ по 3-м осям(Sino)
Автоподача по оси Х
Автоподача пиноли шпинделя по оси Z
Инструмент для обслуживания
Инструкция по эксплуатации
|
Габариты, мм
|
1050х980х2100 |
|
Мощность двигателя, кВт
|
1.5 |
|
Конус шпинделя
|
ISO30 |
|
Напряжение питания, В
|
380 |
|
Размер стола, мм
|
1000x240 |
|
Ход стола по оси Х, мм
|
760 |
|
Ход стола по оси Y, мм
|
190 |
|
Ход стола по оси Z, мм
|
350 |
|
Макс. диаметр сверления (Ст. 3), мм
|
32 |
|
Макс. диаметр торцевого фрезерования, мм
|
80 |
|
Макс. диаметр концевой фрезы, мм
|
32 |
|
Ход пиноли шпинделя, мм
|
120 |
|
Сверлильный патрон, мм
|
B16 |
|
Угол наклона фрезерной головки
|
от -45° до +45° |
|
Расстояние шпиндель-стойка, мм
|
260 |
|
Расстояние шпиндель-стол, мм
|
450 |
|
Т-образный паз, мм
|
14 (3) |
|
Частота вращения верт. шпинделя, об/мин
|
75-3200 |
|
Макс. диаметр резьбонарезания
|
M12 |
